我们今天将主要从2个方面为您介绍SG6416环路电阻测试仪的测量原理：一、电阻测量原理；二、电流测量原理。

一、SG6416环路电阻测试仪电阻测量原理：

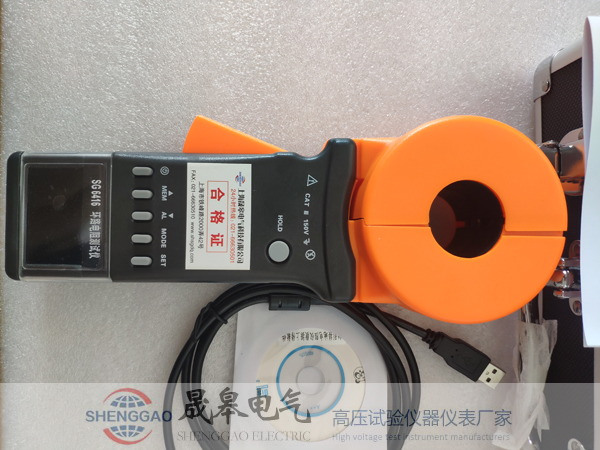

SG6416环路电阻测试仪测量电阻的基本原理是测量回路电阻。见右图。钳表的钳口部分由电压线圈及电流线圈组成。电压线圈提供激励信号，并在被测回路上感应一个电势E。在电势E的作用下将在被测回路产生电流I。钳表对E及I进行测量，并通过公式：

R=E/I

即可得到被测电阻R。

二、SG6416环路电阻测试仪电流测量原理：

测量电流的基本原理与电流互感器的测量原理相同。见下图。被测量导线的交流电流I，通过钳口的电流磁环及电流线圈产生一个感应电流I1，钳表对I1进行测量，通过下面的公式即可得到被测电流I。

其中：n为副边与原边线圈的变比系数。

上海晟皋电气科技有限公司生产销售的SG6416环路电阻测试仪应用于防雷装置的环路电阻及泄漏电流测量，判断防雷装置的联结是否可靠及故障的排查。SG6416环路电阻测试仪气象局31号令【雷电防护装置检测资质管理办法】中规定的范围，广泛应用于建筑质检站、监理公司、建筑施工单位、防雷公司、电力部门等。
