大地网接地电阻测试仪的使用方法

       目前在电力系统中，大地网接地电阻测试仪的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30安培。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。

       上海晟皋电气科技有限公司生产销售的SGDW-5A大地网接地电阻测试仪，可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。

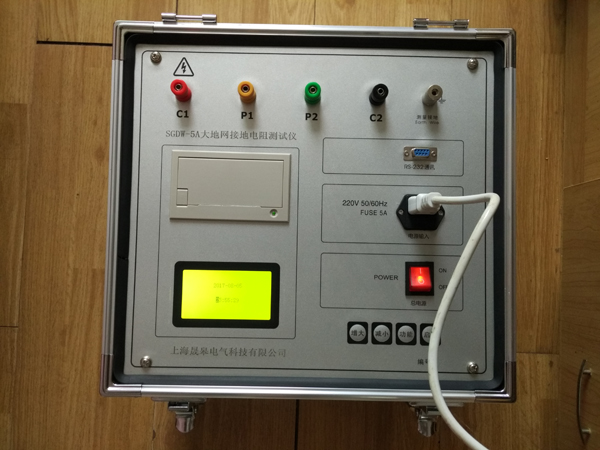

      晟皋牌SGDW-5A大地网接地电阻测试仪适用于测试各类接地装置的工频接地阻抗、接地电阻、辅助机等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流大5A，不会引起测试时接地装置的电位过高，同时它还具有的抗干扰能力，故可以在不停电的情况下进行测量。

大地网接地电阻测试仪的使用方法：

      1.首先检查用于试验的电流线、电压线和地网线是否有断路现象（可以用万用表测量），地桩上的铁锈是否清除干净，其埋进深度是否合适（>0.5米），同时检查测试线与地桩的连接是否导通，如未导通，请处理后重新连接。
      2.电流测试线与电压测试线的长度比为1：0.618，电流测试线的长度应是地网对角线的3—5倍。
      3.电流测试线和电压测试线按规定的长度将一端与仪器相接后平行放出。另一端分别接在两支地桩上（如图2所示）。

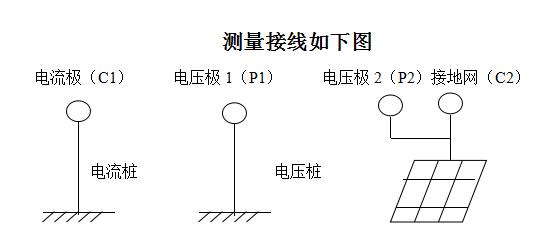

图2三极法测量接线示意图

说明：电压极2（P2）,接地网（C2）两线必需都要连接在仪器上，然后按测量操作步骤进行测试。

       4.将已放好的测试线检查一遍，将万用表一端接电流线或电压线，另一端接地网线如无阻值显示即为断路，确认完好再进行测试。
       5.检查连线无误后，给仪器接上AC220V/50HZ电源，对仪器进行通电。
       6.按测量键，开始测量
       7.仪器显示测试结束后，记录测试数据。
       8.关掉仪器电源后，拆除连线，测试过程结束。
