文章WHX-300B高压无线核相仪现场核相的方法 打印返回
时间:2017-12-14 阅读:578

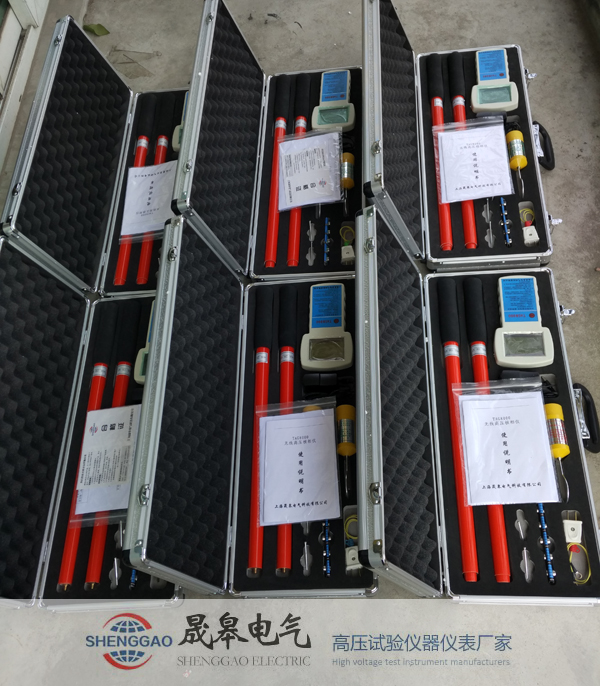

     上海晟皋电气科技有限公司生产销售的WHX-300B高压无线核相仪应用于电力线路、变电所的相位校验和相序校验,具有核相、测相序、验电等功能具备很强的抗干扰性,符合( EMC )标准要求,适应各种电磁场干扰场合。将被测高电压相位信号由采集器取出,经过处理后直接发射出去。由核相仪接收并进行相位比较,对核相后的结果定性。因本产品是无线传输,真正达到安全可靠、快速准确,适应各种核相场合。

WHX-300B高压无线核相仪现场核相的方法:

① 先将 X和Y采集器分别挂到同一高压线路上,主机显示屏应显示X、Y同相。

②在高压线核相时应分别将X和Y采集器按以下方法排列进行核相:AA′同相000°,AB′不同相 120°,BB′ 同相000°, BC′不同相120°,CC′同相000°。

③如果要得到稳定数值,应将其中一采集器放到高压线一采集点上不动,再将另一采集器围绕高压线另一采集点前后左右移动,以找出佳的测量角度。

④在核相时,如 AA′、AB′、BB′. BC′、CC′的测试数据均为显示不同相,这是由于所测的两组供电线路接线组别不同,可能会出现30或60°的相位差。下面介绍出现这种情况时的测量标准(以30°相位差为例):测试方法与①和②相同,所测结果以应为:AA ' 不同相30°、AB'不同相120°,BB'不同相30°, BC'不同相120°、CC ' 不同相30°(注:120°和240°只表示正相序或逆相序)

⑤ 在测量≥10KV时,X和Y可直接同时放在导线或绝缘皮上进行核相

⑥在≥66KV核相时,X和Y采集器可以采取接触或非接触方法核相。(如测量110KV和220KV时,将X和Y采集头放在高压电线下方300mm至1000mm处。测量500KV时,将X和Y采集头放在高压电线下方1000mm-2000mm处,测量左右允许偏差300mm)

⑦测相序:假设某条线为A相,将X放在A相上,Y放在另一相上,如显示120°则说明是顺相序,该相应为“B”,如显示240°则是逆相序,该相应为“C”。

⑧ 验电:将其中一个采集器挂在高压电线上,如主机屏幕显示相应采集器的符号,则说明该高压线有电。相反,如主机屏幕不显示该采集器的符号,则说明该高压线无电。

WHX-300B高压无线核相仪现场核相的方法
