一、简介：

无线高压卫星授时远程核相仪又名无线高压卫星授时远程核相器，由X接收器、Y接收器、X探测器、Y探测器、伸缩绝缘杆等组成，同时具有普通核相仪的功能。卫星授时核相能实现超远距离核相、地下室核相、矿井下核相，授时精度小于30nS。接收器采用3.5寸真彩液晶屏，内置六合一多模卫星授时模块，支持多种卫星导航系统，包括中国的 BDS（北斗卫星导航系统），美国的GPS，俄罗斯的GLONASS，欧盟的GALILEO，日本的QZSS以及卫星增强系统SBAS（WAAS，EGNOS，GAGAN，MSAS），包含32个跟踪通道，可以同时接收六种卫星授时系统的GNSS信号，并且实现联合授时，确保核相精准。接收器同屏显示实时相位、频率，具有“X信号正常、Y信号正常、同相、异相”等语音提示，清晰直观。空旷地面普通核相距离可达1600m，卫星授时核相距离大于500km，能对10V～550kV的电压线路全智能核相，也可用于高压线路和密封的环网柜低压感应点核相，其中35kV以下的裸导线探测器可以直接接触核相，35kV以上的裸导线采用非接触式核相，非接触核相是将探测器逐渐靠近被测导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线，更加安全！本核相仪还同时具有高压验电器、高压相位表、高压相序表的功能，可以用于验电、相序测试，变压器组别判断等。

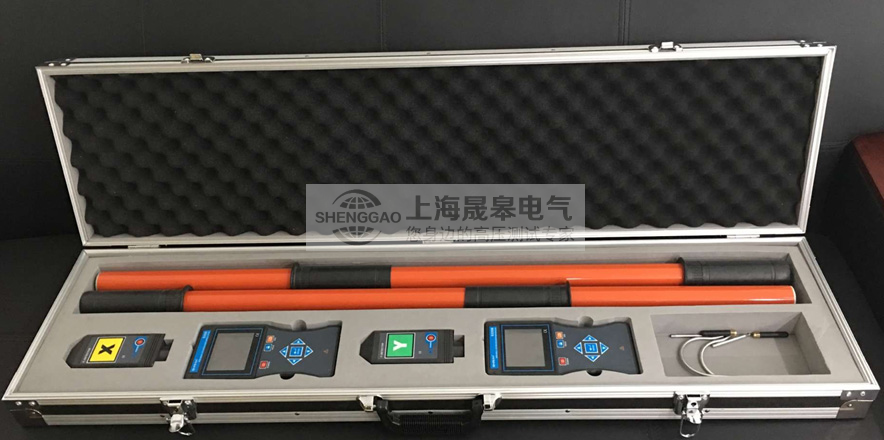

附件清单：

探测器	2个(X、Y各1个)
接收器(主机)	2个
天线	4根
伸缩绝缘杆	2根
铝箱	1个
探钩、探针	4只（各2只）
USB充电器、充电线	1套
锂电池	4个(仪表内)
自校线	1根
用户手册、保修卡、合格证	1套

技术参数

功能	无线高压卫星授时语音核相，频率、相位、相序、验电测试
电源	DC 3.7V可充锂电池，USB充电接口，连续工作约10小时
核相模式	卫星秒脉冲精准模式、卫星授时模式、普通模式
传输方式	315MHz、433MHz无线传输
核相距离	卫星授时模式距离不受限制，达500km以上
核相距离	普通核相模式距离1600m
显示模式	3.5寸真彩液晶屏显示
量程	核相电压等级：AC 10V～550kV
	相位：0°～360°
	频率：45Hz～75Hz
分辨力	1°；0.1Hz
精度(23℃±5℃，80%RH以下)	卫星授时核相：≤±5°
	普通核相：≤±10°
	频率：≤±2Hz
相别定性	XY两接收器显示的实时相角差在0°～30°为同相； XY两接收器实时相角差在90°～120°或210°～270°为异相
语音功能	同相、异相、X信号正常、Y信号正常等语音功能
绝缘杆尺寸	拉伸后长约5m；收缩后长约1m(5节)
持续核相时间	卫星授时成功后，若无卫星信号可持续核相30分钟，满足地下室、矿井下核相
核相方式	接触核相：35kV及以下裸导线，或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作)
核相方式	非触核相：35kV以上裸导线，或110kV以上线路采用非接触核相。(带绝缘杆操作)
验电指示	探测器“嘟--嘟--嘟”蜂鸣声
换档	自动换档
采样速率	2次/秒
搜星时间	次开机搜星时间约3分钟，开机后第二次搜星时间约30秒，后续热启动约1秒，搜索卫星时接收器天线朝天
授时精度	小于30nS
仪表尺寸	探测器：长宽厚145mm×60mm×48mm
仪表尺寸	接收器：长宽厚250mm×100mm×40mm
背光控制	按上下箭头键调整背光亮度
感应强度控制	根据感应的电场强弱不同，探测器能自动控制放大倍数，便于排线密集场所核相
数据保持	测试模式下按HOLD键保持数据，再按HOLD键取消保持
退出功能	按ESC键退出当前功能界面，返回上级目录
数据查阅	按ENTER进入数据查阅模式后，按箭头键翻阅所存数据
搜星指示	搜索卫星时动态显示“----”符号
自动关机	开机约15分钟后，仪表自动关机，以降低电池消耗
电池电压	当电池电压低于3.2V时：探测器电源指示灯慢闪，提醒充电；接收器电池电压低符号显示，提醒充电
额定电流	探测器：35mA max；接收器：300mA max
仪表质量	探测器：205g(含电池)
	接收器：395g(含电池)
	绝缘杆：1.45kg
	总质量：9.8kg(含仪表箱)
工作温湿度	-10℃～40℃；80%Rh以下
存放温湿度	-10℃～60℃；70%Rh以下
干扰	无特强电磁场；无433MHz、315MHz同频干扰
绝缘强度	绝缘杆：AC 110kV/rms(5节绝缘杆全部拉伸后，两端之间)
	探测器：2000V/rms(绝缘杆连接头与探测器顶端之间)
	接收器：2000V/rms(外壳前后两端之前)
结构	防滴漏Ⅱ型、IP63
适合安规	GB13398－92、GB311.1－311.6－8、3DL408－91标准和新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求
适合安规	符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003标准
