一、产品简介：

SG3001接地电阻土壤电阻率测试仪是检验测量接地电阻常用仪表的常用仪表，他采用了超大LCD灰白屏背光显示和微处理机技术，通过微处理器控制的2线、3线、4线法式接地电阻测试及土壤电阻率测试。汇集了许多接地测试功能，可快速全面的测量接地网络中的各项参数。广泛应用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。仪表具有测试精准、快速、简捷、稳定可靠等特点。
微处理器控制，可精准检测接地电阻、土壤电阻率、接地电压和交流电压。其使用了快速滤波技术可将干扰减至小。同屏显示辅助电极的电阻值，方便判断由于环境因素带来的测量误差，便于更准确测量接地真实阻值，同时存储500组数据，可通过监测软件在线监测数据，USB数据上传PC并具有数值保持及智能报警提示等功能。
SG3001接地电阻土壤电阻率测试仪由主机、监控软件、测试线、USB线、接地针组成，具有历史数据读取、查阅、保存、报表、打印等功能。

二、产品比较：

型号	SG3010	SG3010E	SG3000	SG3001	SG3002
二线法	0.00Ω~3000Ω	0.00Ω~30.00kΩ	0.00Ω~3000Ω	0.00Ω~30.00kΩ	0.00Ω~30.00kΩ
三线法	0.00Ω~3000Ω	0.00Ω~30.00kΩ	0.00Ω~3000Ω	0.00Ω~30.00kΩ	0.00Ω~30.00kΩ
四线法	○	0.00Ω~30.00kΩ	○	0.00Ω~30.00kΩ	0.00Ω~30.00kΩ
土壤电阻率测试	○	0.00Ωm~30.00kΩm	○	0.00Ωm~30.00kΩm	0.00Ωm~30.00kΩm
交流电压测试	0.00V~600V	0.00V~600V	0.00V~600V	0.00V~100.0V	0.00V~100.0V
钳形法交流电流测试	○	○	○	○	0.0mA~1000A
双钳法	○	○	○	○	0.00Ω~100Ω
选择法	○	○	○	○	0.00Ω~3000Ω
直流电阻测试	○	○	○	○	0.0Ω~30.00kΩ
全自动换档	○	●	●	●	●
辅助接地极测试功能	○	○	●	●	●
内置电池充电功能	○	○	●	●	●
全保护机箱设计	○	○	●	●	●
NOISE判断功能	○	○	●	●	●
USB数据上传功能	○	○	●	●	●
FFT抗干扰技术	○	○	●	●	●
过载保护	●	●	●	●	●
电池电量实时指标	○	○	●	●	●
电池电压低指示	●	●	●	●	●
自动关机	●	●	●	●	●
背光	●	●	●	●	●
报警功能	●	●	●	●	●

○空心表示没有
●实心表示有

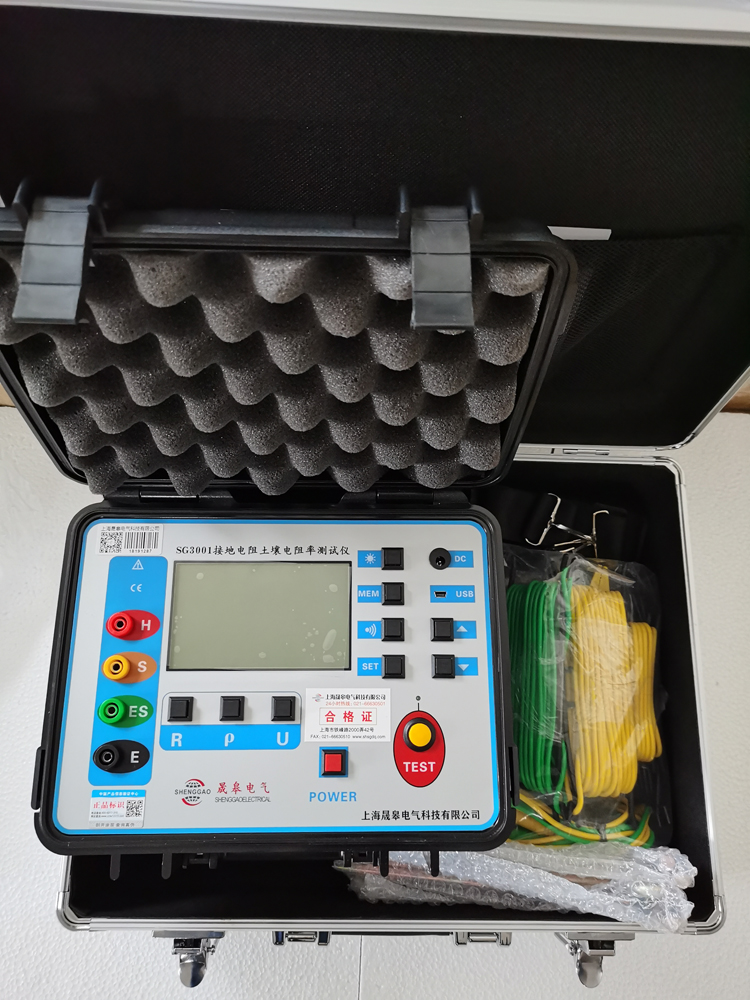

三、产品图片

附件清单：

仪表	1台
仪表袋	1个
辅助接地棒	4根
监控软件光盘	1份
USB通讯线	1条
标准测试线	4条(红色15米；黄色10米；绿色10米；黑色15米各1条)
简易测试线	2条(红色1.6米；黑色1.6米)
大容量锂电池（内置）	1个
充电器	1个
说明书	1份
检测报告	1份
合格证、保修卡	1张

量程及精度

测量功能	测量范围	精度	分辨率
接地电阻 (R)	0.00Ω～30.00Ω	±2%rdg±5dgt (注1)	0.01Ω
	30.0Ω～300.0Ω	±2%rdg±3dgt	0.1Ω
	300Ω～3000Ω	±2%rdg±3dgt	1Ω
	3.00kΩ～30.00kΩ	±2%rdg±3dgt	10Ω
土壤电阻率 (ρ)	0.00Ωm～99.99Ωm	ρ=2πaR (注2)	0.01Ωm
	100.0Ωm～999.9Ωm		0.1Ωm
	1000Ωm～9999Ωm		1Ωm
	10.00kΩm～99.99kΩm		10Ωm
	100.0kΩm～999.9kΩm		100Ωm
	1000kΩm～9999kΩm		1kΩm
接地电压	AC 0.00～100.0V	±2%rdg±3dgt	0.01V

注：1. 基准条件：Rh Rs<100Ω时的精度。

工作条件:Rh max＝3kΩ+100R＜50kΩ；Rs max＝3kΩ+100R＜50kΩ

2.取决于R的测量精度而定,π=3.14, a:1 m～100m；

技术规格

功能	二三四线测量接地电阻、土壤电阻率；接地电压、交流电压测量
环境温度湿度	23℃±5℃，75%rh以下
电源	大容量锂电池
干扰电压	＜20V（应避免）
干扰电流	＜2A（应避免）
测R时电极间距	a＞5d
测ρ时电极间距	a＞20h
辅助接地电阻值	基准条件＜100Ω,工作条件＜5kΩ
量程	接地电阻：0.00Ω～30.00kΩ
	土壤电阻率：0.00Ωm～9999kΩm
	接地电压：0.00V～100.0V
测量方式	精密4线、3线法测量、简易2线测量接地电阻
测量方法	接地电阻：额定电流变极法土壤电阻率：四极法接地电压：平均值整流(S-ES接口间）
短路测试电流	> 20mA (正弦波)
开路测试电压	AC 28V max
电极间距范围	可设定1m～100m
换档	接地电阻：0.00Ω～30.00kΩ全自动换档
换档	土壤电阻率：0.00Ωm～9000kΩm全自动换档
背光	可控灰白色背光，适合昏暗场所使用
显示模式	4位超大LCD显示，灰白色背光
测量指示	测量中LED闪烁
LCD尺寸	111mm×68mm
LCD显示域	108mm×65mm
仪表尺寸	长宽高：277.2mm×227.5mm×153mm
标准测试线	4条：红色15m，黑色15m，黄色10m，绿色10m各1条
简易测试线	2条：黄色1.6m，绿色1.6m各1条
辅助接地棒	4根：φ10mm×200mm
测量时间	对地电压：约3次/秒
测量时间	接地电阻、土壤电阻率：约7秒/次
线路电压	AC100V以下测量(接地电压测量功能不能用于测量商用电)
USB接口	具有USB接口，软件监控，存储数据可以上传电脑，保存打印
通讯线	USB通讯线1条，长1.5m
数据存储	500组，“MEM”存储指示，显示“FULL”符号表示存储已满
数据查阅	查阅数据时“MR”符号指示
溢出显示	超量程溢出时“OL”符号指示
干扰测试	自动识别干扰信号，干扰电压高于5V时“NOISE”符号指示
辅助接地测试	具有辅助接地电阻值测试功能，0.00KΩ～30kΩ(Rh max＝3kΩ+100R＜50kΩ；Rs max＝3kΩ+100R＜50kΩ)
报警功能	测量值超过报警设定值时发出报警提示
电池电压	电池电量实时显示，电池电压低时提醒及时充电
自动关机	“APO”指示，开机15分钟后自动关机
功耗	待机: 约40mA(背光关闭)
	开机开背光：约43mA
	测量：约75mA(背光关闭)
质量	仪表： 2450g(含电池)
	测试线：1300g
	辅助接地棒： 850g(4根)
工作温湿度	-10℃～40℃；80%rh以下
存放温湿度	-20℃～60℃；70%rh以下
过载保护	测量接地电阻：H-E、S-ES各端口间AC 280V/3秒
绝缘电阻	20MΩ以上(电路与外壳之间500V)
耐压	AC 3700V/rms(电路与外壳之间)
电磁特性	IEC61326(EMC)
适合安规	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)； IEC61010-031； IEC61557-1(接地电阻)； IEC61557-5(土壤电阻率)； JJG 366-2004。
