SGDL-D电缆故障测试仪(触摸屏)

一、产品简介

    电缆故障测试仪，可以测试35KV以下电压等级的各种类型电缆的高阻闪络性、泄漏性故障，低阻、短路性故障及断路故障。

    测试仪采用箱式结构，采用触摸屏操作界面，所有功能按键均在屏幕上直观地显示，用户可通过触摸屏直接操作。具有波形储存功能，可以储存大量的现场测试波形，供随时调用观察和同屏比较。测试界面简单清晰，功能按键定义简单明了，测量方法简单快捷。

二、测试原理

    电缆故障一般分为两大类：低阻、开路故障和高阻故障。仪器根据雷达测距原理，向电缆发射一个低压脉冲或高压脉冲。当遇到特性阻抗不匹配的地方时，就会产生反射波，仪器以的速度将发射波形和反射波形采集下来并显示在屏幕上，用双游标卡在波形的两个特征拐点上。仪器根据电波在电缆中的传播速度，便可测算出故障点到测试点的距离。

S = VT / 2

S：故障点距测试端的距离。

V：电波在电缆中的传播速度。

T：电波在电缆中故障点与测试端间一个来回传播所需的时间。

这样，在V和T已知的情况下，就可计算出S，即故障点距测试点的距离。这一切只需要稍加人工干预（用双游标卡在波形的特征拐点上）就可由计算机自动完成，测试电缆故障迅速准确。

三、器操作方法与步骤

开机前的准备工作和一般测试方法：

1．在进行现场故障测试之前应检查仪器电量是否充足（右上方有本机电池电量百分比显示，数字变成红色时表示电量不足）。若仪器电量不足时，应接外接电源，仪器方可正常使用。

2．开启仪器“电源开关”，待仪器进入Windows桌面系统后，稍候数秒钟仪器自动进入电缆测试系统设置界面。按下“测试电源”键，此时仪器面板的“闪络、脉冲”指示灯交替闪烁，后并默认“低压脉冲测试”状态。（注：如果计算机退出电缆测试仪系统后，回到了计算机的桌面系统，需要重新进入电缆仪测试系统，可用手指或触摸笔双击桌面系统上的电缆仪图标，即可重新进入电缆仪测试系统的初始设置界面。点击相关触摸键，又可对电缆测试系统设置界面上的相关功能进行设置）。

3．根据被测电缆的种类、长度及故障性质，用手指或触摸笔单击电缆仪相关触摸键，进行初始设置。此时状态栏将显示设置后的当前状态。

4．以上设置完后（默认的“低压脉冲测试法”），将测试电缆夹接在被测电缆的芯线和外皮上，点击“采样”键，仪器便进入数据采集状态。并将测得的波形显示在屏幕上。再次点击“采样”键，仪器即进入自动采样状态。操作者可根据波形的幅度、位置进行“位置调节”和“振幅调节”。直至波形便于观测时再点击“取消采样”为止。

5．如果设置的是“高压闪络法”，点击“采样”键后，仪器进入“采样中”的等待状态，高压冲闪时，仪器会自动将采样盒采集到的信号显示在屏幕上。并且有自动进入“采样中”等待状态，准备采集下一次高压冲闪时的信号。如果认为波形便于观测，点击“取消采样”，即可进行游标操作，测出故障距离。

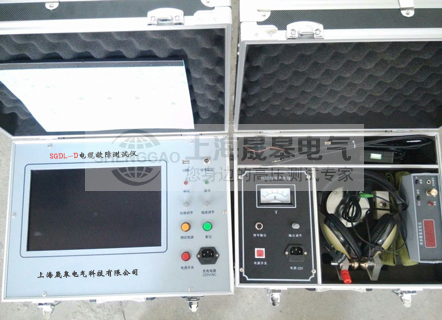

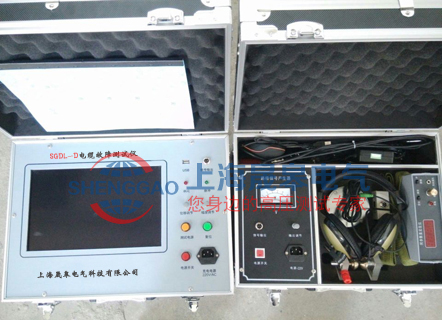

四、产品图片

附件清单：

技术指标：

1.测试方法，低压脉冲法、高压闪络法。

2.技术参数

• 测试距离：低压脉冲法时，大测试距离16Km；高压闪络法时，大测试距离不小于15Km。
• 系统测试精度：小于20cm。
• 脉冲幅度:  负载阻抗在50Ω时不小于250Vpp。
• 脉冲宽度:  0.2μs、2μs、4μs三种。
• 采样频率:  48MHz、24MHz、12MHz、6MHz。
• 系统定点误差：主机测量结果再配合数显同步定点仪测量，误差为零。
• 读数分辨率:  1m
• 预置了4种电缆介质的电波传播速度：油浸纸：160m/μs；交联聚乙烯：172m/μs；聚氯乙烯：184m/μs；以及其它非动力电缆的电波传播速度的设置（自选介质）。
• 对于其它非动力电缆，利用本机的测速功能可以在输入该电缆的已知全长后，测出电波在该电缆中的传播速度。

3.采样方式：电流取样法。

4.工作条件: 温度-10 ~ +45ºC，相对湿度 90%。

5.体积：430×300×190mm。

6.重量：约10kg
