SG-8000K介质损耗测试仪(四通道)

一、简单介绍

    用于现场抗干扰介损测量，或试验室精密介损测量。仪器为一体化结构，内置介损电桥、变频电源、试验变压器和标准电容器等。采用变频抗干扰和傅立叶变换数字滤波技术，全自动智能化测量，强干扰下测量数据非常稳定。测量结果由大屏幕液晶显示，自带微型打印机可打印输出。

二、主要功能特点

2.1 变频抗干扰

采用变频抗干扰技术，在200%干扰下仍能准确测量，测试数据稳定，适合在现场做抗干扰介损试验。

2.2高精度测量

采用频率浮动、数字波形分析和电桥自校准等技术，配合高精度三端标准电容器，实现高精度介损测量，并且正/反接线测量的准确度和稳定性一致。

仪器所有量程输入电阻低于2Ω，消除了测试线附加电容的影响。

可外接油杯做精密绝缘油介损试验，可外接固体材料测量电极做精密绝缘材料介损试验。

2.3适用性强

 自动识别50Hz/60Hz系统电源，支持发电供电，即使频率波动大，也可正常测量。

 内置串联和并联两种介损测量模型，可与校验台和介损标准器兼容，方便仪器检定。

2.4多级安全保护，确保人身和设备安全

高压保护：试品短路、击穿或高压电流波动，能以短路方式高速切断输出。

低压保护：误接380V、电源波动或突然断电，启动保护，不会引起过电压。

接地保护：仪器接地不良使外壳带危险电压时，启动接地保护。

C  V  T：高压电压和电流、低压电压和电流四个保护限，不会损坏设备；误选菜单不会输出激磁电压。CVT测量时无10kV高压输出。

防误操作：两级电源开关；电压、电流实时监示；多次按键确认；接线端子高/低压分明；缓速升压，可迅速降压，声光报警。

防“容升”：测量大容量试品时会出现电压抬高的“容升”效应，仪器能自动跟踪输出电压，保持试验电压恒定。

抗震性能：仪器采用抗震设计，可耐受强烈长途运输震动、颠簸而不会损坏。

高压电缆：为耐高压绝缘导线，可拖地使用。

2.5功能强大

（1）具有正/反接线，内/外标准电容，内/外高压多种工作模式，一体化结构，可做各种常规介损试验，不需外接任何辅助设备。

（2）具有四通道正接线模式，方便变压器套管介损试验。

（3）具有外接标准电容器接口，自动跟踪外接试验电源频率40Hz~70Hz，支持工频电源和串联谐振电源做大容量高电压介损试验。

（4）具有回路接触不良放电提示功能，以方便判别接线是否可靠。

（5）具有CVT自激法测量功能，C1/C2可一次接线同时测出，自动补偿母线接地和标准电容器的分压影响，无须换线和外接任何配件，并且高压连接线可以拖地。

（6）具有CVT变比功能，可测量CVT变比、极性和相位误差。

（7）具有反接线低压屏蔽功能，在220kVCVT母线接地情况下，对C11可进行不拆线10kV反接线介损测量，并且可一次性接线同时对主、从两个电容进行测量。

（8）中文图文菜单，大屏幕背光LCD显示。

（9）配置热敏打印机，打印数据清晰快捷、无噪音。

（10）带日历时钟，可存储256组测量数据。

（11）带计算机接口。通过该接口，实现测量、数据处理和报表输出，也可实现仪器内部测量软件升级。

三、相关选型

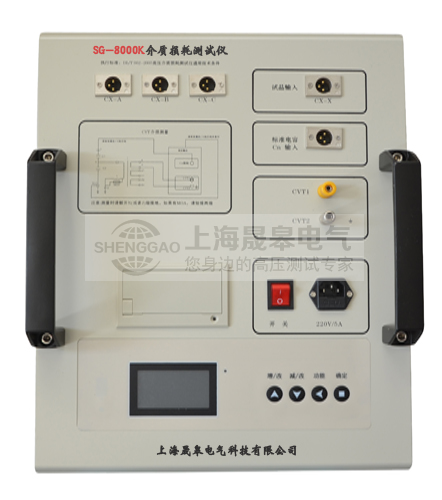

四、产品图片

附件清单：

一、主要技术指标

准确度： Cx: ±（读数×1%+1pF）

             tgδ: ±（读数×1%+0.00040）

抗干扰指标：变频抗干扰，在200%干扰下仍能达到上述准确度

电容量范围： 内施高压： 3pF～60000pF/10kV 60pF～1.2μF/0.5kV

 外施高压： 3pF～1.5μF/10kV 60pF～30μF/0.5kV

 分辨率： 高0.001pF，4位有效数字

tgδ范围： 不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。

试验电流范围：10μA～5A

内施高压：  设定电压范围：0.5～10kV

                   大输出电流：200mA

升降压方式： 连续平滑调节

电压精度： ±(1.5%×读数+10V)

电压分辨率： 1V

试验频率： 45、50、55、60、65Hz单频

           45/55Hz、55/65Hz、47.5/52.5Hz自动双变频

频率精度： ±0.01Hz

外施高压：  正接线时大试验电流5A/40-70Hz

反接线时大试验电流10kV/5A/40-70Hz

CVT自激法低压输出：输出电压3～50V，输出电流3～30A

CVT变比测量

            变比范围：10~99999

            变比精度：±读数*1%

            相位范围：0-359.99°

            相位精度：±0.02°

测量时间： 约30s，与测量方式有关

输入电源： 180V～270VAC，50Hz/60Hz±1%，市电或发电机供电

计算机接口： 标准RS232接口

打印机： 微型热敏打印机

环境温度： -10℃～50℃

相对湿度： <90%，不结露

二、主要技术指标简表
